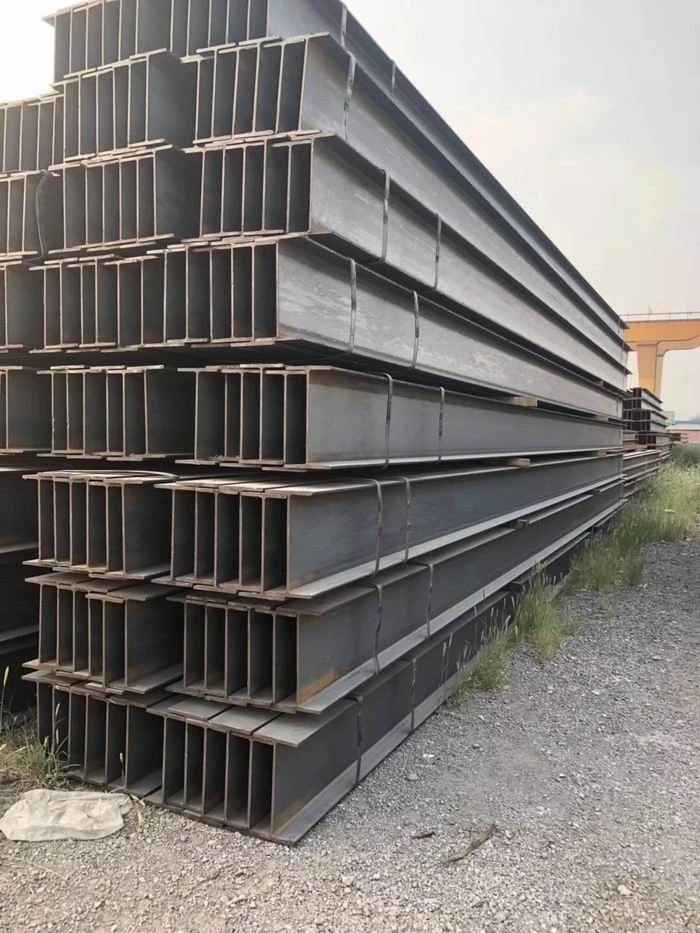

H Las vigas de acero HEA/HEB son un tipo de perfil de acero muy utilizado. Las vigas, también llamadas secciones en "H", vigas continentales o HEA/HEB, están disponibles en varios grados de materiales, los más comunes son EN 10025 S275 y S355. Las secciones H se parecen a las secciones I, pero la pestaña es más ancha.

Envíeconsulta

Introducción del producto

Tamaño de ejemplo de vigas HEA&HEB

Tamaños de vigas HEA y propiedades mecánicas

Tamaños de vigas HEA					Peso (kg/m)	Área seccional (cm2)
b	h	a	e	r
HEA 100	96	5,0	8,0	12	16,7	21,24
HEA 120	114	5,0	8,0	12	19,9	25,34
HEA 140	133	5,5	8,5	12	24,7	31,42
HEA 160	152	6,0	9,0	15	30,4	38,77
HEA 180	171	6,0	9,5	15	35,5	45,25
HEA 200	190	6,5	10,0	18	42,3	53,83
HEA 220	210	7,0	11,0	18	50,5	64,34
HEA 240	230	7,5	12,0	21	60,3	76,84
HEA 260	250	7,5	12,5	24	68,2	86,82
HEA 280	270	8,0	13,0	24	76,4	97,26
HEA 300	290	8,5	14,0	27	88,3	112,5
HEA 300	310	9,0	15,5	27	97,6	124,4
HEA 300	330	9,5	16,5	27	105,0	133,5
HEA 300	350	10,0	17,5	27	112,0	142,8
HEA 300	390	11,0	19,0	27	125,0	159,0
HEA 300	440	11,5	21,0	27	140,0	178,0
HEA 300	490	12,0	23,0	27	155,0	197,5
HEA 300	540	12,5	24,0	27	166,0	211,8
HEA 300	590	13,0	25,0	27	178,0	226,5
HEA 300	640	13,5	26,0	27	190,0	241,6
HEA 300	690	14,5	27,0	27	204,0	260,5
HEA 300	790	15,0	28,0	30	224,0	285,8
HEA 300	890	16,0	30,0	30	252,0	320,5
HEA 300	990	16,5	31,0	30	272,0	346,8

HEB Tamaños de vigas y propiedades mecánicas

Tamaños de haz HEB					Peso (kg/m)	Área seccional (cm2)
b	h	a	e	r
HEB 100	100	6,0	10,0	12	20,4	26,04
HEB 120	120	6,5	11,0	12	26,7	34,01
HEB 140	140	7,0	12,0	12	33,7	42,96
HEB 160	160	8,0	13,0	15	42,6	54,25
HEB 180	180	8,5	14,0	15	51,2	65,25
HEB 200	200	9,0	15,0	18	61,3	78,08
HEB 220	220	9,5	16,0	18	71,5	91,04
HEB 240	240	10,0	17,0	21	83,2	106,0
HEB 260	260	10,0	17,5	24	93,0	118,4
HEB 280	280	10,5	18,0	24	103,0	131,4
HEB 300	300	11,0	19,0	27	117,0	149,1
HEB 300	320	11,5	20,5	27	127,0	161,3
HEB 300	340	12,0	21,5	27	134,0	170,9
HEB 300	360	12,5	22,5	27	142,0	180,6
HEB 300	400	13,5	24,0	27	155,0	197,8
HEB 300	450	14,0	26,0	27	171,0	218,0
HEB 300	500	14,5	28,0	27	187,0	238,6
HEB 300	550	15,0	29,0	27	199,0	254,1
HEB 300	600	15,5	30,0	27	212,0	270,0
HEB 300	650	16,0	31,0	27	225,0	286,3
HEB 300	700	17,0	32,0	27	241,0	306,4
HEB 300	800	17,5	33,0	30	262,0	334,2
HEB 300	900	18,5	35,0	30	291,0	371,3
HEB 300	###	19,0	36,0	30	314,0	400,0

Descripción de productos

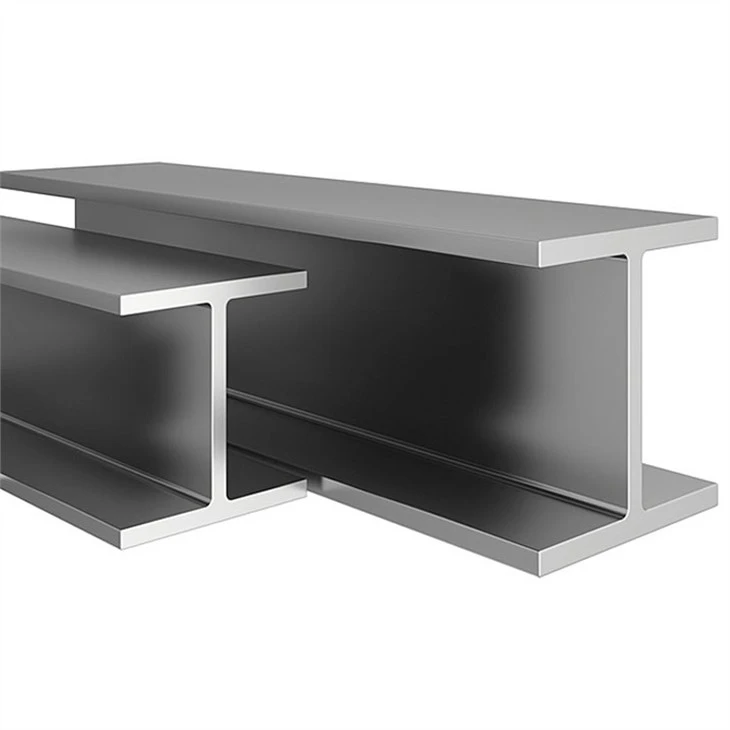

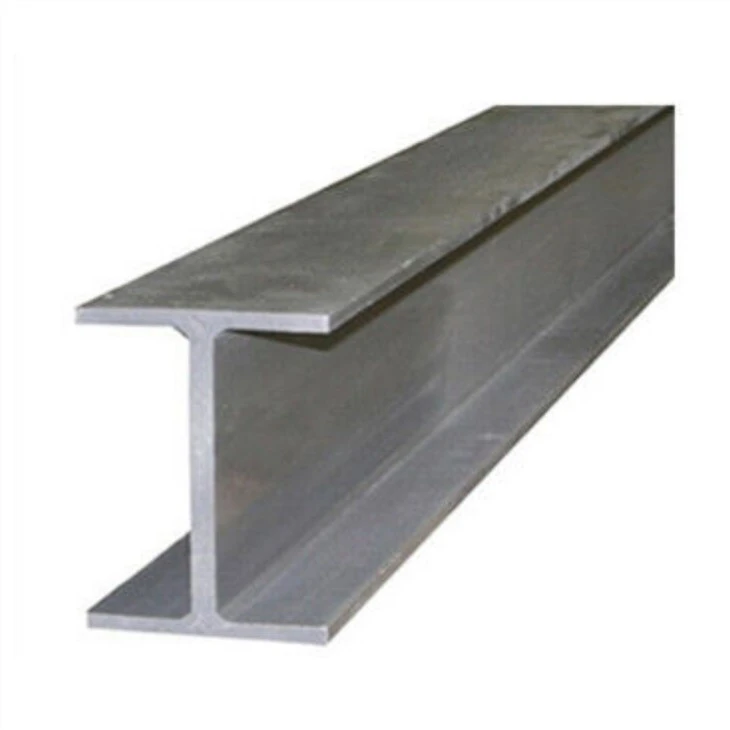

La forma de la sección transversal es similar a un perfil de sección transversal económico de la letra latina mayúscula H, también conocida como viga de acero universal. La sección transversal del acero en forma de H generalmente incluye dos partes, el alma y la brida, también conocida como la cintura y el borde.

La viga H es ampliamente utilizada, principalmente en: varias estructuras de edificios civiles e industriales; varias plantas industriales de gran envergadura y modernos edificios de gran altura, especialmente plantas industriales en áreas con frecuentes actividades sísmicas y condiciones de trabajo de alta temperatura; que requieren gran capacidad portante y sección transversal Grandes puentes con buena estabilidad y grandes luces; Equipamiento pesado; carreteras; esqueletos de barcos; mina de apoyo; tratamiento de cimientos e ingeniería de presas; varios componentes de la máquina.
